Nämä ohjeet on tarkoitettu antamaan perustietoa saunan rakenteesta ja rakenteesta. Tässä ohjeessa sauna on rakennettu valmiiksi huoneeksi, jossa on betoniseinä ja sementtilattia. Ilmanvaihtojärjestelmä on mekaaninen. Seinät on peitetty kokonaan paneeleilla kiukaan halutun vaikutuksen saavuttamiseksi. Myös lasiovi voidaan asentaa - mutta se lisää 1,5 m3 itse huoneen tilavuutta.

Suunnittelu

Kiukaan asettamat vaatimukset

• Lue huolellisesti kiukaan asennusohjeet, erityisesti turvaetäisyyksiä koskeva kohta. Määritetyillä turvaetäisyyksillä ei saa olla syttyvää materiaalia. Jos turvaetäisyyksiä ei noudateta, seurauksena voi olla palovaara. Puukiukaan turvaetäisyyttä voidaan pienentää suojakuorella (katso kiukaan asennusohje).
• Jos sähkökiukaassa on ulkoinen yksikkö, se tulee asentaa asennusohjeen mukaan.
• Jos olet valinnut höyryllä varustetun yhdistelmäuunin, lattiassa on oltava viemäri. Jos valitset kombimallin, jossa on automaattinen vedenannostelu, kiukaan lähellä on oltava vesijohto. Sähköliitäntää suunniteltaessa tulee ottaa huomioon, että kombiuunissa on erillinen ohjauspaneeli.


Kaapelit
Varmista, että sinulla on oikea johto lamppuihin, kiukaan ja ohjauspaneeliin tai ohjausyksikköön ja päätä haluatko kaapelit seinän sisään vai paneelin ulkopuolelle.

Saunakalusteet

• Nämä ohjeet selittävät suorien Formula-penkkien asennuksen. Harvia tarjoaa laajan valikoiman penkkimalleja. Lue lisää täältä: https://www.harvia.fi/fi/tuotteet/saunasisustus/
• Huomaa, että penkkien tuki vaatii vahvistuksia seiniin. Tuen sijainti riippuu valitusta penkkimallista.


Lattia ja ilmanvaihto
Varmista, että lattia on vesitiivis rakennuksen määräysten mukaisesti. Lattiamateriaalia valittaessa tulee huomioida, että kiukaan kiville kaadettu vesi voi huuhdella pois kuluneen kiven, joka voi aiheuttaa tahroja valkoisiin materiaaleihin. Siksi suosittelemme, että valitset tumman lattian. Pylväsuunit tulee asentaa palamattomalle lattialle, jonka jälkeen kuumat kivenpalat voivat pudota teräsrungon läpi.

Lattiamateriaalin tulee peittää myös 10-20 cm seinistä. Voit kiinnittää materiaalin joko suoraan seinään tai seinään kiinnitettävään vaneriin.

Ilmanvaihto

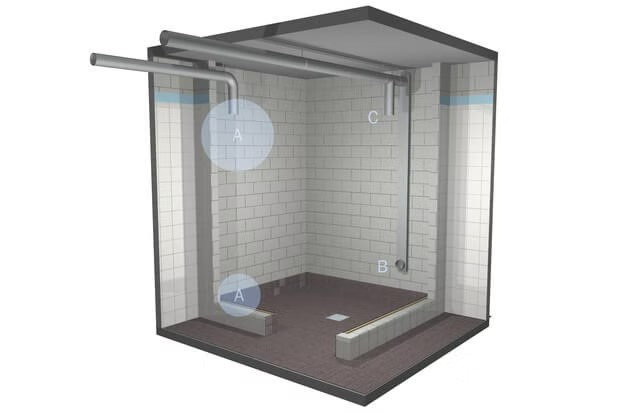

A: Tuloilmaventtiilin sijainti. Jos käytetään koneellista poistoilmaa, tuloilmaventtiili tulee sijoittaa kiukaan yläpuolelle. Jos käytetään luonnollista poistoilmaa, tuloilmaventtiili tulee sijoittaa kiukaan alle tai viereen. Tuloilmaputken halkaisijan tulee olla 50-100 mm.

Uuni erillisellä lämpömittarilla: Saunan tuloilmaventtiili ei saa olla lähellä lämpömittaria.

B: Pakoventtiili. Sijoita ilmausventtiili lähelle lattiaa, mahdollisimman kauas kiukaasta. Poistoputken halkaisijan tulee olla kaksi kertaa niin suuri kuin tuloilmaputken halkaisija. Jos tuuletusventtiili sijaitsee kosteassa huoneessa, saunan oven alle tulee olla vähintään 100 mm etäisyys. Siksi on käytettävä mekaanista ilmausventtiiliä.

C: Valinnainen kuivausventtiili (sulkeutuu lämmityksen ja saunomisen aikana). Saunan voi kuivata myös jättämällä ovet auki kylvyn jälkeen.

Määräyksiä

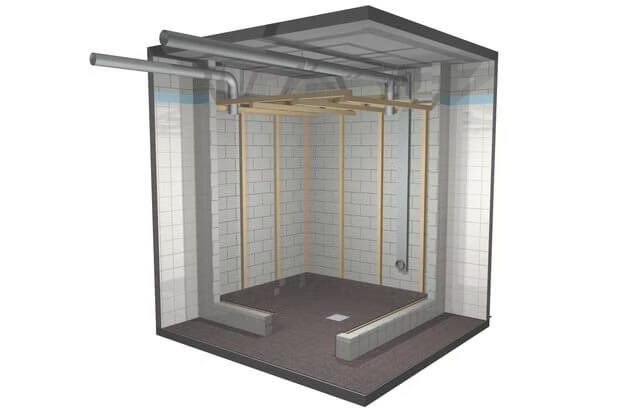

• Kiinnitä tapit (50 x 50 mm) seiniin. Aseta tangot 600 mm:n välein tai eristemateriaalin leveyden mukaan.
• Kiinnitä kattopultit seinäpultteihin. Saunan huoneen korkeus on normaalisti 210-230cm. Vähimmäiskorkeus riippuu uunista. Yläpystysuoran ja katon välinen etäisyys ei saa ylittää 120 cm.

Lämpöeristys

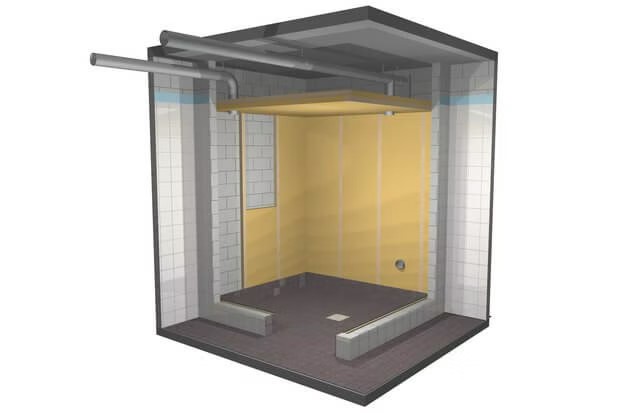

Aseta eristysmateriaali nastojen väliin. Varmista, että eristyksessä ei ole reikiä. Katon eristys on erittäin tärkeä tekijä energiatehokkuuden kannalta, joten asenna kattoon kaksoiseristys (vähintään 100 mm).

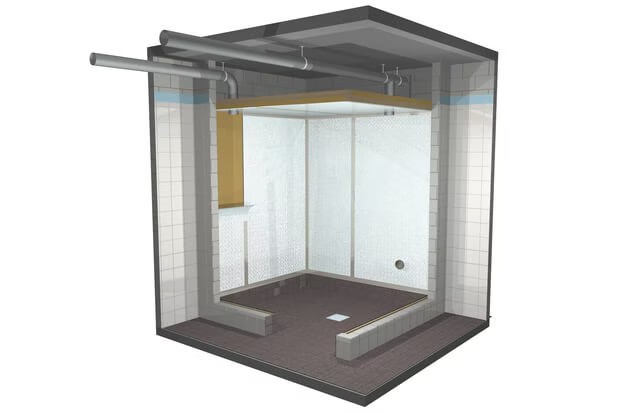

Kosteussuoja (Alumiinifolio)

Kosteussulkuna käytettävän alumiinifolion tarkoitus on pitää kosteus saunan sisällä. Kosteussuoja on tiivistettävä kaikkialla, jotta kosteus ei pääse rakenteille. Alumiinifolio kiinnitetään huolellisesti esimerkiksi niiteillä. Aseta kalvon kiiltävä puoli saunan sisäpintaa vasten.

• Kiinnitä ensin alumiinifolio kattoon ja taita seinän reunat sisään niin, että katto ja seinäfolio menevät kunnolla päällekkäin. Teippaa reunat varovasti alumiiniteipillä.
• Kiinnitä alumiinifolio seiniin ja teippaa reunat. Suosittelemme olemaan sijoittamatta reunoja nurkkaan, koska se vaikeuttaa teippausta.
• Teippaa alumiinifolion alareunat lattian yläreunaan tai liitoskohtaan.
• Teippaa kaikki aukot, joista jokin menee läpi, jotta ne ovat täysin tiivis.

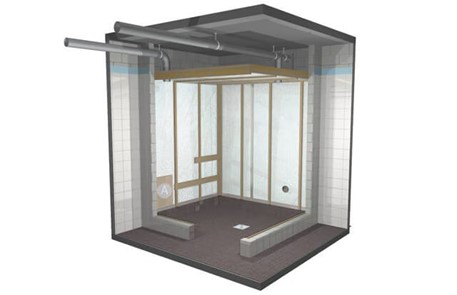

Lauteille naulat ja kiukaan tuki

• Asenna naulaus (esim. 22 x 50 mm) kattoon, johon nastat asetetaan.
• Kiinnitä nastat seiniin. Mittaa nastat niin, että yläpäät ovat n. 20 mm kattonastan alapuolella. Pystytuet on asennettava pystysuoraan, jotta ilma pääsee virtaamaan ylös seinäpaneelin takaa. Jos haluat asentaa seinäpaneelin pystysuoraan, sinun on asennettava lisäpylväitä vaakasuoraan pystytukien päälle.
• Tarkista penkin korkeus oikein piirustuksen mukaan ja asenna vahvikkeet suunniteltuun paikkaan penkkien asennusta varten. Rakenna vahvikkeet puusta, joka vastaa kynnen viivan paksuutta. Leveys voi olla mm. olla 90 mm. Asenna vahvikkeet runkoon.
• Jos olet valinnut seinäkiukaan, asennat tuki (A) seinään ennen kiukaan kiinnitysruuveja. Tuki tulee olla mm. vaneri. Lue kiukaan käyttöohjeesta kiinnitysruuvien sijainti.
• Muista kiinnittää huomiota kaapeleihin. (Katso osio 1 Sijainti.)

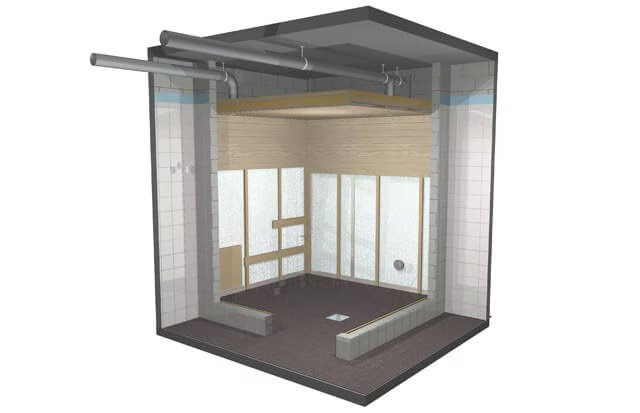

Paneelilevyt

• Naula paneelilevyt nastoihin. Aloita katolta.
• Naulaa muutama rivi paneelia yhteen seinään ja siirry seuraavaan seinään. Tällä tavalla kiertämällä voit varmistaa, että paneelipöytien leveyserot eivät vaikuta lopputulokseen.
• Poraa sähkökaapeleille reiät levyihin tarvittaessa ja vedä kaapelit reikien läpi.
• Jätä paneelin yläreunan ja katon väliin muutaman millimetrin ilmarako.

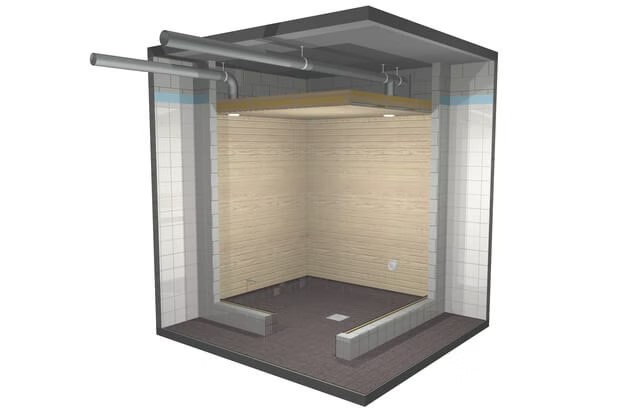

Täydennä sisustus

Kiinnitä tuuletusaukot.

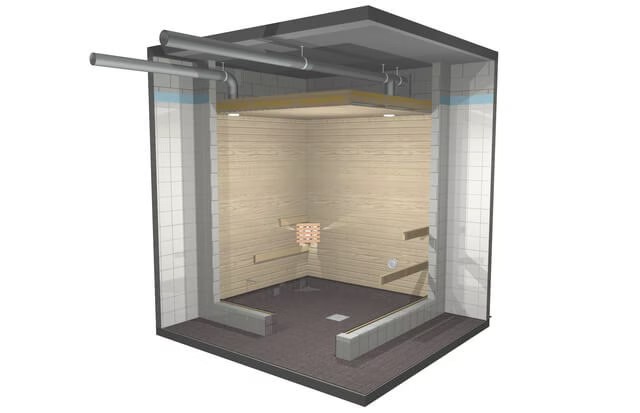

Tuki penkeille ja valoille

Asenna penkin tuet suunnitelman mukaan. Suosittelemme, että asennat valot tässä vaiheessa (tarvittaessa ota yhteyttä sähköasentajaan).

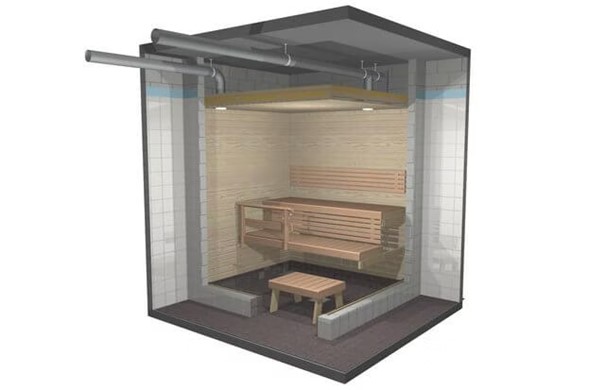

Saunan lauteet

Nosta penkit tukien varaan. Noudata penkkien mukana tulleita asennusohjeita.

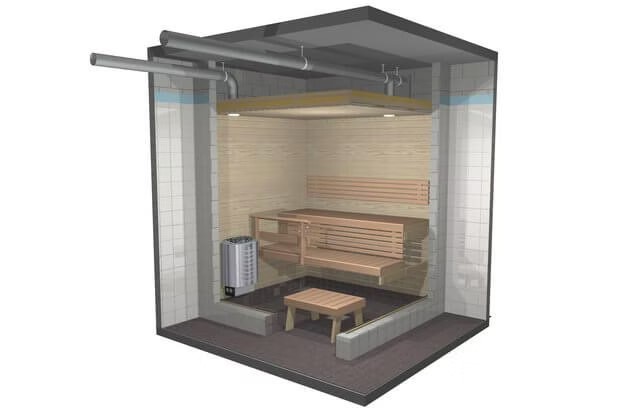

Saunan kiuas

Asenna ja liitä kiuas asennusohjeen mukaan.
