Kaapelin poikkipintojen laskenta

Valitsemasi kaapelin tyyppi on tärkeä aurinkokuntasi optimaalisen toiminnan kannalta. Aurinkopaneelista säätimeen kulkeva kaapeli on erityisen tärkeä - jos kaapelisi on alimitoitettu, "menetät" virran matkan varrella. Katso täältä kuinka mitoittaa oikein!

Kaapelin valinta on myös tärkeää, jotta aurinkokuntasi toimisi optimaalisesti. Aurinkopaneelista säätimeen kulkeva kaapeli on erityisen tärkeä - jos kaapelisi on alimitoitettu, "menetät" virran matkan varrella.

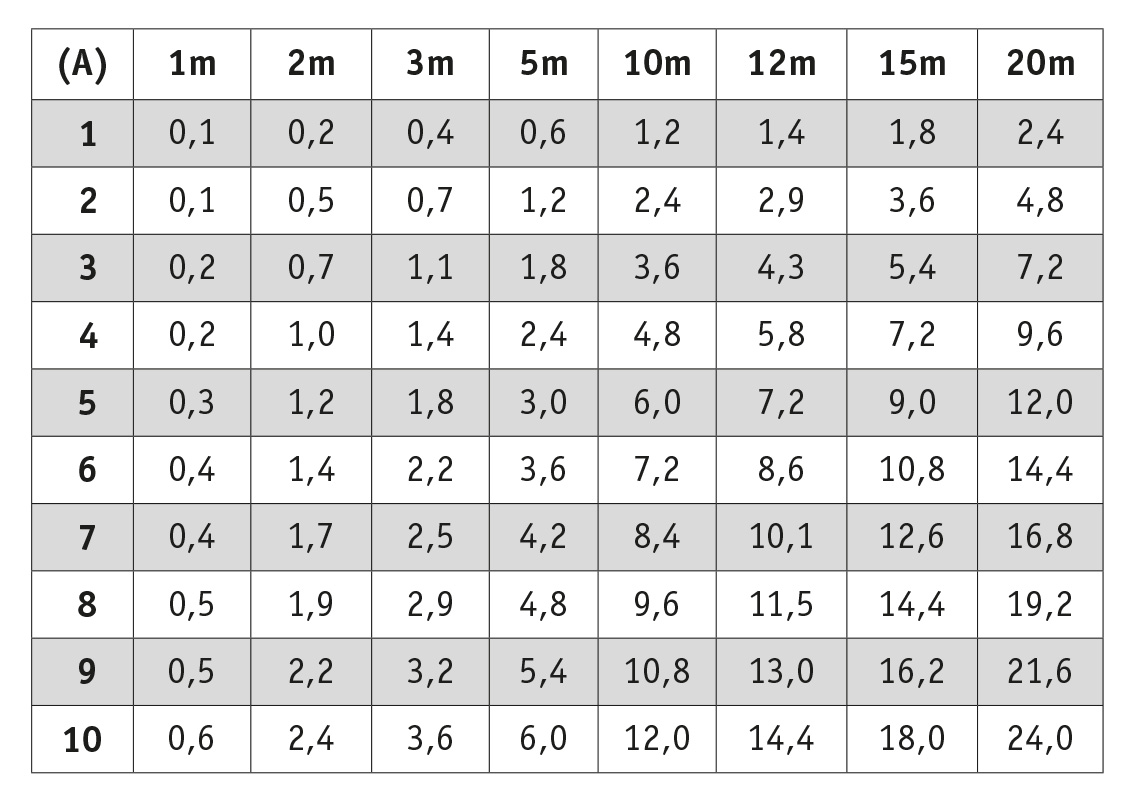

Kuinka monta ampeeria tulee kulkea kaapelin läpi ja kuinka pitkälle kaapelia on venytettävä, määrää, mikä kaapelin koko on oltava. Käytä alla olevaa taulukkoa laskeaksesi kaapelisi poikkileikkauksen. Taulukko koskee 12 V:a ja antaa 2,5 % teho- ja jännitehäviön.

Esimerkki: 80 watin aurinkopaneeli latautuu enintään 5 ampeerilla. Jos etäisyys säätimeen on 10 metriä, kaapelin poikkileikkauksen tulee olla 6 mm2.
